LK-AMPD-D High Speed Amplified Microwave InGaAs fotodetektor
- Hög hastighet, bred bandbredd
- Inkorporerad Bias-T
- O/E Hybrid integrerad
- Hög förstärkning, lågt brus, bredband
- Hermetiskt förseglad, SMA-kontakt
- Låg mörkström, högt signal-brusförhållande.
- Liten formfaktor.
Produktbeskrivning*
LK-AMPD-D är en blandning av optiska och elektroniska komponenter, med en bredspektrum InGaAs-fotodiod och en förstärkare med minimalt brus. InGaAs PIN-fotodioden har ett känslighetsområde från 1000 till 1650nm. Den lågbrusiga förstärkaren har en RF-förstärkning på 30dB.
LK-AMPD-D kan leverera bandbredder på antingen 12GHz eller 20GHz. Denna enhet fungerar med en +9V strömförsörjning. Den är designad för att fungera med standard single-mode 9/125μm fiber som ingång. RF-utgången har en SMA-typ-kontakt som är impedansmatchad till 50 ohm.
LK-AMPD-D är förseglad på ett sätt som förhindrar inträngning av fukt och andra föroreningar, och den har en vikt på mindre än 23 gram. Den är certifierad för att uppfylla kraven i direktivet om begränsning av farliga ämnen (RoHS) 2.0.
Tekniska specifikationer
| Typiskt och absolut högsta betyg | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Betyg | Enhet |
| Förvaringstemperatur | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde för driftlådan | TC | 25 | -40 ~ +85 | ℃ |
| Förspänning | VR | +9 | +9 ～ +12 | V |
| Optisk ingångseffekt | nål | 0 | +10 | dBm |
| Utbränd optisk kraft | PB | - | +13 | dBm |
| Blylödningstemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriska/optiska egenskaper (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parameter | Sym | Testtillstånd | Parameter Värden | Enhet | ||
| Våglängdsintervall | λ | - | 1000 ~ 1650 | nm | ||
| Frekvensomfång | - | - | X - Band | Ku - Band | - | |
| Liten signalbandbredd | f-3dB | TC = 22 ± 3 ℃ | 0, 3 ~ 12 | 2 ~ 20 | GHz | |
| responsivitet | Re | VR =+9V, Pin =10mW | X = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| X = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitud Planhet | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Mättnad optisk effekt | Ps | VR = +9 V, λ = 1550 nm AC-modulerad | +10 | dBm | ||
| RF-signalförstärkning | G | - | 30 ± 1 | dB | ||
| Mättnad RF uteffekt | Put | - | +10 | dBm | ||
| Utgång VSWR | VSWR | - | ≤ 2 | - | ||
| Utgångsimpedans | RL | - | 50 | Ω | ||
●Typiska svarskurvor
(Fig. 1 X-band fotodetektor frekvensrespons）

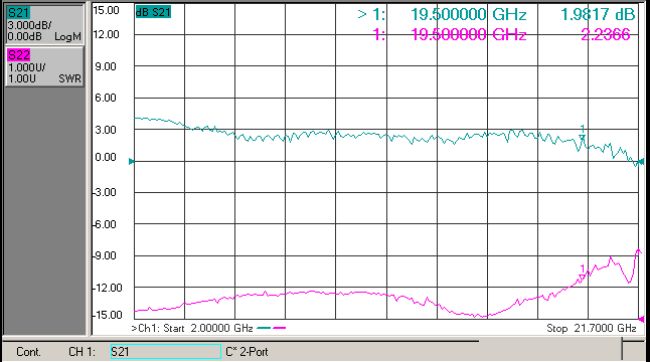

(Fig. 2 Ku - Band Fotodetektor Frequency Response）

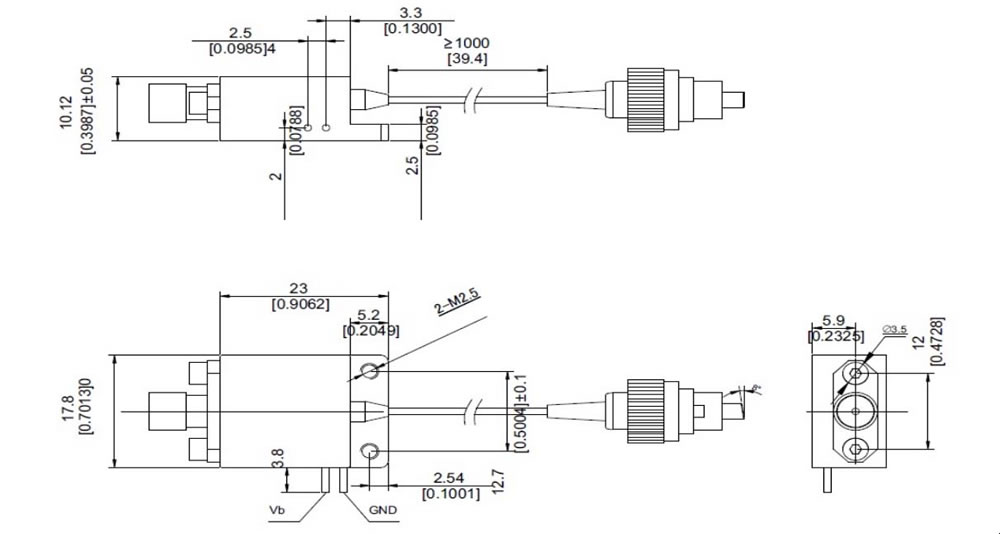

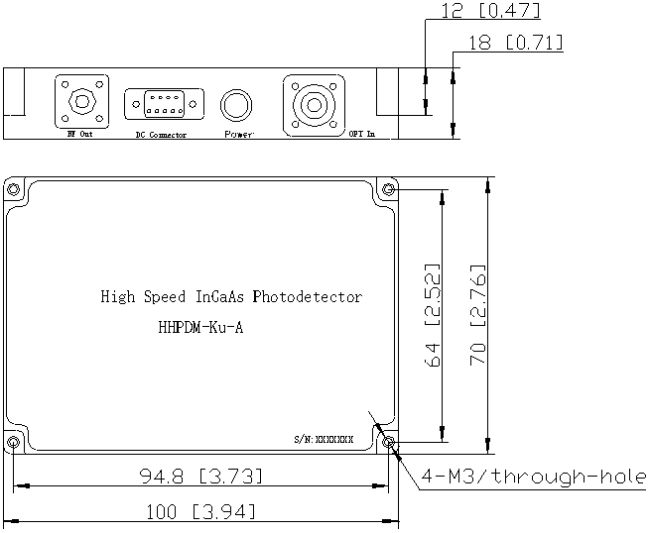

●Mått och stift ( Enhet: mm[tum] )
RF-kontakt: SMA
●orderinformation
Blad 1:
| Koda | RF-signalförstärkning | Anmärkning |
| D | 30 dB | Typisk & Center Frequency |
Blad 2:
| Koda | Analog bandbredd |
| X | 0 ~ 3 GHz |
| Ku | 2 ~ 20 GHz |
Blad 3:
| Koda | Anslutningstyp | Anmärkning |
| N | Ingen kontakt | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
●försiktighetsåtgärder
Fiberns böjradie inte mindre än 20 mm för att undvika fiberskada.
Se till att fiberkopplingsfacetten är ren innan du ansluter den till optokretsen.
Lämpligt ESD-skydd krävs vid lagring, transport och användning.
Alla våra standardfotodetektorer kan anpassas till moduler!
Tillämpningar
Radarinformationsbehandling
Elektronisk krigföring
Antennmätning
Fiberoptisk kommunikation
Säkerhet och övervakning
