LK-NY15T UWB direktmodulerad sändare
- Höghastighets direktmodulerad DFB-laser
- Ultrabredband (bättre än 18GHz)
- Automatisk optisk effektkontroll
- Drifthustemperatur: (-40℃～70℃)
- Våglängd 1550 nm
- Utmärkt sidolägesdämpningsförhållande
- Mycket integrerad modulförpackning
- High-Dynamic-Range
- Hög uteffekt
Produktbeskrivning*
LK-NY15T Transmitter består huvudsakligen av flera nyckelkomponenter, inklusive höghastighets direktmodulerad distribuerad återkoppling (DFB) laser, krets för automatisk optisk effektkontroll, krets för automatisk temperaturkontroll, spänningsstabiliserande omvandlingskrets och övervaknings- och indikeringskrets.
Denna sändare arbetar vid en våglängd på 1550nm och har en moduleringsbandbredd som överstiger 18GHz, med en uteffekt som kan nå upp till 10mW, samtidigt som den bibehåller en stabil utsignalsvåglängd. Den drivs av en enda positiv strömkälla, vilket säkerställer stabil drift över ett spänningsområde från +7V till +36V.
Dessutom är LK-NY15T-sändaren utrustad med funktioner som indikerar den normala statusen för både strömförsörjningen och den optiska uteffekten, vilket ger användarna intuitiv funktionsfeedback.
Tekniska specifikationer
Absolut högsta betyg
| Parameter | Symbol | Min. | Typ | Max. | Enhet |
| Förvaringstemperatur | TSTG | -55 | +25 | +85 | ℃ |
| driftstemperatur | TC | -40 | +25 | +70 | ℃ |
| RF-ingångseffekt1 | Pin | - | +10 | +20 | dBm |
| Spänning | Vin | +7 | +12 | +36 | V |
(1) Arbetsläge för kontinuerlig våg (CW).
Optisk och elektrisk specifikation (TC = 22±3℃)
| Parameter | Symbol | Skick | Min. | Typ | Max. | Enhet |
| Våglängd | λ | - | - | 1550 | - | nm |
| Frekvens（3dB） | f3dB | X-band | 0.1 | - | 12 | GHz |
| Ku band | 1 | - | 18 | |||
| Ljus uteffekt | P | - | 5 | 10 | - | mW |
| Relativt intensitetsljud | rhen | - | - | - | -155 | dBc/Hz |
| Avkastningsförlust (VSWR) | VSWR | X-band | - | - | 2 | - |
| Ku band | - | - | 2.2 | |||
| Ingång 1 dB Kompression | - | - | +13 | +15 | - | dBm |
Strömförsörjning (TC = 22±3℃)
| Parameter | Min. | Typ | Max. | Enhet |
| Spänning | +7 | +12 | +36 | V |
| Aktuella(2) | 0.07 | 0.1 | 1 | A |
(2) Testvillkor: Vin=+12V.
● Typisk svarskurva

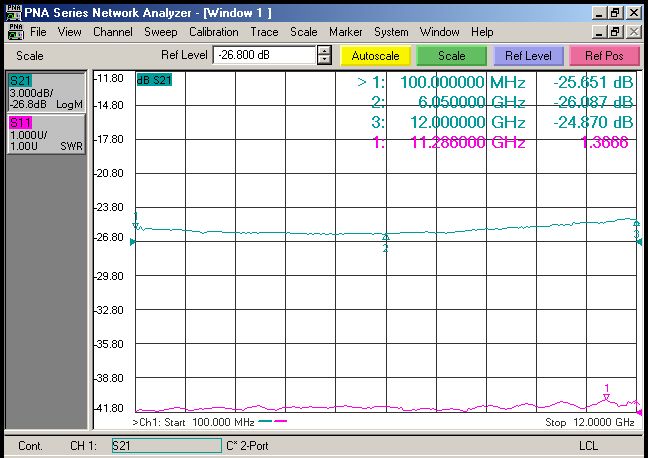

Figur 1 Typisk svarskurva för LK-NY15T-X-sändare
Figur 2 Typisk svarskurva för LK-NY15T-Ku-sändare
● Typiskt spektrogram

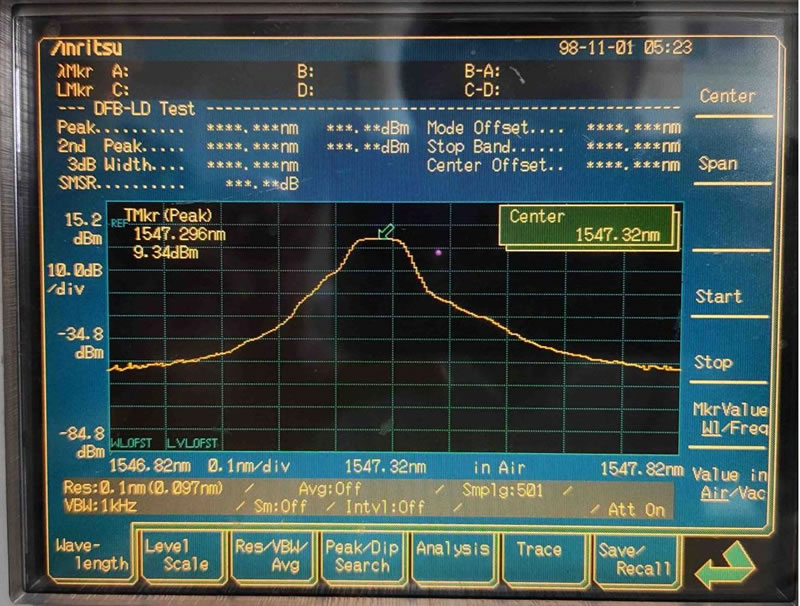

Figur 3 Typiskt spektrogram för LK-NY15T-sändare
● Måttenhet：mm[tum]
Figur 4 LK-NY15T sändarmått
RF-kontakt: SMA
Strömkontakt: J30J-9-ZKP
● Strömförsörjningsstift
| Parameter | BESKRIVNING | ||||||||
| nål | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Spänning | + 12V | NC | GND | NC | |||||
● Beställ information
Blad 1:
| Symbol | BESKRIVNING |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Blad 2
| Symbol | Anslutningstyp | BESKRIVNING |
| N | Anpassad | Anpassad |
| A | FC / APC | Standard 9/125μm SM-fiber |
| P | FC / PC | Standard 9/125μm SM-fiber |
Tillämpningar
Antenn och radar
Elektroniskt motåtgärdssystem
Analog RF-länksöverföring
Trådlös bredbandskommunikation
Basstation för mobil kommunikation
