LK-FCAMPD Amplifierad RF InGaAs fotodetektor
- Bred bandbredd
- Inkorporerad Bias-T
- O/E Hybrid integrerad
- Hög förstärkning, lågt brus, bredband
- SMA-kontakt
- Låg mörk ström, högt signal-brusförhållande
- Liten formfaktor.
Produktbeskrivning*
LK-FCAMPD är en fusion av optisk och elektronisk teknik, som integrerar en bredbands InGaAs-fotodiod med en lågbrusförstärkare. Denna enhet är känslig för våglängder mellan 1000 och 1650nm, tack vare dess InGaAs PIN-fotodiod, och den lågbrusiga förstärkaren ger en RF-förstärkning som sträcker sig från 20 till 30dB.
LK-FCAMPD erbjuder konfigurerbara bandbreddsalternativ, inklusive 1 gigahertz, 2.5 gigahertz och anpassningsbara bandbredder upp till maximalt 5 gigahertz. Enheten drivs med en +5-volts strömförsörjning och har en standard FC (ansiktskontakt) fiberoptisk kontakt för optisk ingång. RF-utgången underlättas genom en SMA-kompatibel kontakt, som är impedansmatchad till 50 ohm.
LK-FCAMPD är lätt, med en vikt på mindre än 25 gram, vilket gör den lämplig för olika bärbara och kompakta applikationer. Den är certifierad för att följa direktivet om begränsning av farliga ämnen (RoHS) 2.0, vilket indikerar dess engagemang för miljö- och säkerhetsstandarder.
Tekniska specifikationer
| Typiskt och absolut högsta betyg | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Betyg | Enhet |
| Förvaringstemperatur | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde för driftlådan | TC | 25 | -40 ~ +70 | ℃ |
| Förspänning | VR | +5 | +4.75 ～ +5.25 | V |
| Optisk ingångseffekt | nål | 0 | +5 | dBm |
| Utbränd optisk kraft | PB | - | +13 | dBm |
| Blylödningstemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriska/optiska egenskaper (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | Sym | Testtillstånd | Parameter Värden | Enhet | |||
| Våglängdsintervall | λ | - | 1000 ~ 1650 | nm | |||
| Frekvensomfång | - | - | L - Band | S - Band | CM | - | |
| Liten signalbandbredd | f-3dB | TC = 22 ± 3 ℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| responsivitet | Re | VR =+5V, Pin =1mW | X = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| X = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| RF-signalförstärkning | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Amplitud Planhet | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Utgång VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Mättnad optisk effekt | Ps | VR = +5 V, X = 1550 nm AC-modulerad |
+5 | dBm | |||
| Mättnad RF uteffekt | Put | - | 15 | dBm | |||
| Mörk ström | ID | - | ≤ 10 | nA | |||
| Utgångsimpedans | RL | - | 50 | Ω | |||
● Typiska svarskurvor
(Fig. 1 L-band FCAMPD InGaAs fotodetektor frekvensrespons）

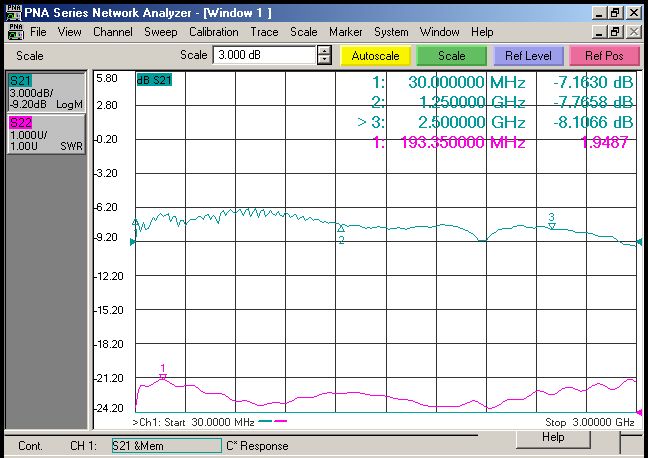

(Fig. 2 S-band FCAMPD InGaAs fotodetektor frekvensrespons）
(Fig. 3 C-band FCAMPD InGaAs fotodetektor frekvensrespons）
● Mått och stift ( Enhet: mm[tum] )
Optisk kontakt: FC (ansiktskontakt) fiberoptisk kontakt
RF-kontakt: SMA
● Beställningsinformation
Blad 1:
| Koda | Analog bandbredd |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Anpassning (≦ 5GHz) |
● Försiktighetsåtgärder
Se till att fiberkopplingsfacetten är ren innan du ansluter den till optokretsen.
RF-gränssnitt och optiskt gränssnitt ska täckas med dammskydd när de inte används.
Lämpligt ESD-skydd krävs vid lagring, transport och användning.
Alla våra standardfotodetektorer kan anpassas till moduler!
Tillämpningar
Radarinformationsbehandling
Elektronisk krigföring
Antennmätning
Fiberoptisk kommunikation
Säkerhet och övervakning
