LK-NY55T High Power DWDM-sändare
- Upp till 100mw hög effekt
- Låg relativ intensitet (RIN)
- Mycket integrerad modulförpackning
- Hög tillförlitlighet
- Valfri ITU-våglängd
Produktbeskrivning*
LK-NY55T Transmitter är i första hand konstruerad med högeffekts distribuerad återkoppling (DFB) laser, kompletterad med automatisk optisk effektkontrollkrets, automatisk temperaturkontrollkrets, spänningsstabiliserande omvandlingskrets, övervaknings- och indikeringskrets. Enheten är designad för att spänna över ITU-kanalvåglängdstabellen för DWDM-tillämpningar (Dense Wavelength Division Multiplexing), vilket säkerställer bredspektrumkompatibilitet.
Den kan uppnå en maximal uteffekt på 100mW samtidigt som den bibehåller låg relativ intensitetsbrus, modulen uppvisar också utmärkt stabilitet i sin utgående våglängd, en kritisk parameter för tillförlitlig optisk kommunikation.. Sändaren arbetar på en enda positiv strömkälla och förblir stabil över ett spänningsområde från +7V till +36V. Dessutom är LK-NY55T Transmitter utrustad med en indikeringsfunktion som signalerar normal drift av både strömförsörjningen och den optiska strömutgången.
Tekniska specifikationer
Absolut högsta betyg
| Parameter | Symbol | Min. | Typ | Max. | Enhet |
| Förvaringstemperatur | TSTG | -40 | +25 | +85 | ℃ |
| driftstemperatur | TC | -20 | +25 | +70 | ℃ |
| Spänning | Vin | +7 | +12 | +36 | V |
Optisk och elektrisk specifikation (TC = 22±3℃)
| Parameter | Symbol | Skick | Min. | Typ | Max. | Enhet |
| Våglängd | λ | - | - | C-band | - | nm |
| Ljus uteffekt | P | - | 40 | - | 100 | mW |
| Relativt intensitetsljud | rhen | - | - | -163 | -160 | dBc/Hz |
| Undertryckningsförhållande för sidoläge | SMSR | - | 30 | - | - | dB |
| Våglängdsdrift över TC-området | ∆λTOPP | T = TOP | - | - | 50 | pm |
Strömförsörjning (TC = 22±3℃)
| Parameter | Min. | Typ | Max. | Enhet |
| Spänning | +7 | +12 | +36 | V |
| Aktuella(1) | 0.3 | 0.6 | 1 | A |
(1) Testvillkor: Vin=+12V.
● Typiskt spektrogram

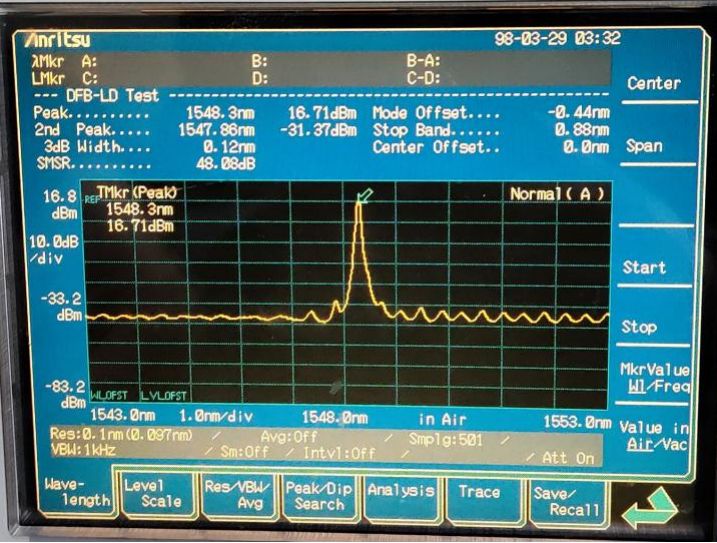

Figur 1 Typiskt spektrogram för LK-NY55T-sändare
● Måttenhet：mm[tum]

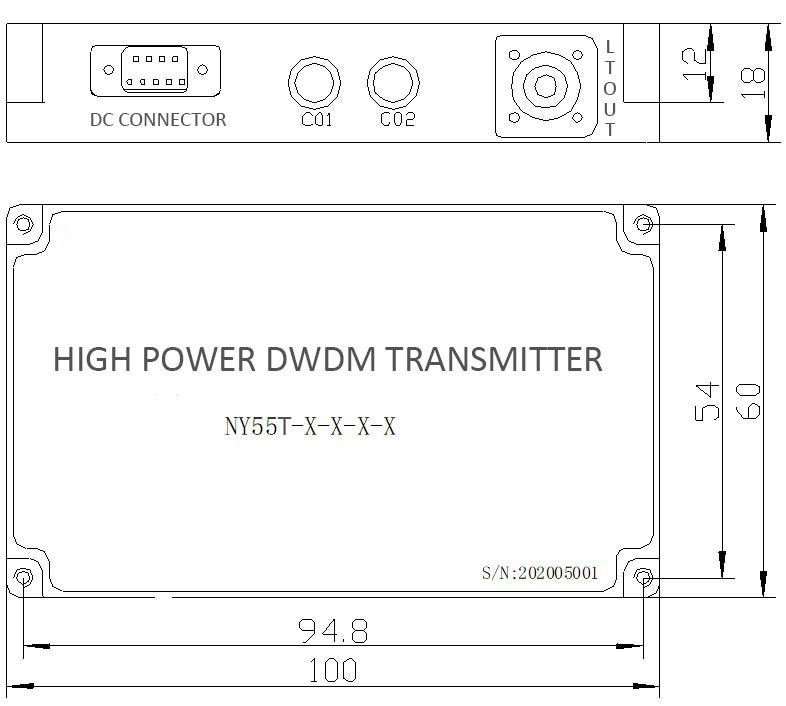

Figur 2 LK-NY55T sändarmått
RF-kontakt: SMA
Strömkontakt: J30J-9-ZKP
● Strömförsörjningsstift
| Parameter | BESKRIVNING | ||||||||
| nål | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Spänning | Vin | NC | GND | NC | |||||
● Beställningsinformation
Blad 1:
| Koda | Optisk kraft |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Blad 2:
| Koda | Våglängd |
| 1 | 1550nm |
| 2 | Anpassad (ITU) |
Blad 3:
| Koda | Fiber typ |
| PM1 | Pandafiber |
| PM2 | Elliptisk fiber |
Blad 4:
| Koda | Optisk kontakt |
| CM | Anpassad |
| A | FC / APC |
Tillämpningar
Fiberoptisk kommunikation
Fiberoptisk avkänning
DWDM-system
Rymdoptisk kommunikation
