LK-AMPD-S High Speed Amplified Microwave InGaAs fotodetektor
- Hög hastighet, bred bandbredd
- Inkorporerad Bias-T
- O/E Hybrid integrerad
- Hög förstärkning, lågt brus, bredband
- Hermetiskt förseglad, SMA-kontakt
- Låg mörkström, högt signal-brusförhållande.
- Liten formfaktor.
Produktbeskrivning*
LK-AMPD-S är en hybrid av en InGaAs-fotodiod och en lågbrusförstärkare, designad för en bred optisk respons från 1000 till 1650nm och erbjuder en 15 dB RF-förstärkning. Den levererar höghastighetsprestanda med bandbredder på 12GHz och 18GHz, och drivs av en +5V-försörjning.
Denna modul är kompatibel med standard single-mode 9/125μm fiber och har en SMA-kontakt med en 50 ohm impedansmatchning.
LK-AMPD-S är hermetiskt tillsluten för miljöskydd och har en lätt design, med en vikt på mindre än 23 gram. Den är kompatibel med direktivet om begränsning av farliga ämnen (RoHS) 2.0, vilket säkerställer miljömässig hållbarhet och efterlevnad av stränga säkerhetsstandarder.
Tekniska specifikationer
| Typiskt och absolut högsta betyg | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Betyg | Enhet |
| Förvaringstemperatur | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde för driftlådan | TC | 25 | -40 ~ +85 | ℃ |
| Förspänning | VR | +5 | +5 ～ +9 | V |
| Optisk ingångseffekt | nål | 0 | +10 | dBm |
| Utbränd optisk kraft | PB | - | +13 | dBm |
| Blylödningstemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriska/optiska egenskaper (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parameter | Sym | Testtillstånd | Parameter Värden | Enhet | ||
| Våglängdsintervall | λ | - | 1000 ~ 1650 | nm | ||
| Frekvensomfång | - | - | X - Band | Ku - Band | - | |
| Liten signalbandbredd | f-3dB | TC = 22 ± 3 ℃ | 0, 3 ~ 12 | 0, 8 ~ 19.5 | GHz | |
| responsivitet | Re | VR =+5V, Pin =10mW | X = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| X = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitud Planhet | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Mättnad optisk effekt | Ps | VR =+ 5 V, X = 1550 nm AC-modulerad |
10 | dBm | ||
| RF-signalförstärkning (typisk) | G | - | 15 ± 1 | dB | ||
| Mättnad RF uteffekt | Put | - | +3 | dBm | ||
| Utgång VSWR | VSWR | - | ≤ 2 | - | ||
| Utgångsimpedans | RL | - | 50 | Ω | ||
● Typiska svarskurvor
(Fig. 1 X - Band Fotodetektor Frequency Response）

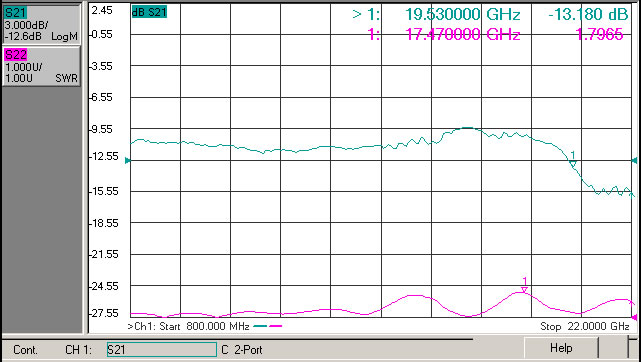

(Fig. 2 Ku - Band Fotodetektor Frequency Response）

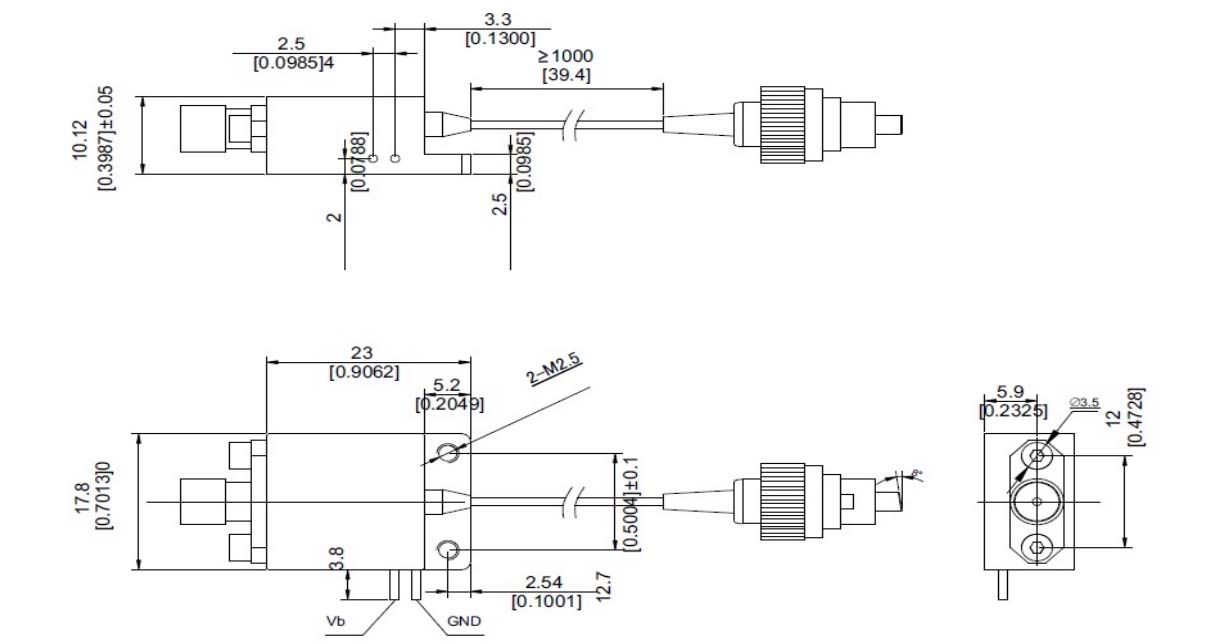

●Mått och stift (Enhet:mm[ tum])
RF-kontakt: SMA
●orderinformation
Blad 1:
| Koda | RF-signalförstärkning | Anmärkning |
| S | 15 dB | Typisk & Center Frequency |
Blad 2:
| Koda | Analog bandbredd |
| X | 0 ~ 3 GHz |
| Ku | 0 ~ 8 GHz |
Blad 3:
| Koda | Anslutningstyp | Anmärkning |
| N | Ingen kontakt | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Försiktighetsåtgärder
Fiberns böjradie inte mindre än 20 mm för att undvika fiberskada.
Se till att fiberkopplingsfacetten är ren innan du ansluter den till optokretsen.
Lämpligt ESD-skydd krävs vid lagring, transport och användning.
Alla våra standardfotodetektorer kan anpassas till moduler!
Tillämpningar
Radarinformationsbehandling
Elektronisk krigföring
Antennmätning
Fiberoptisk kommunikation
Säkerhet och övervakning
