LK-HPPD-Ku High Power InGaAs balanserad fotodetektor
- Bred bandbredd
- Inkorporerad Bias-T
- DC kopplad
- Hermetiskt förseglad, SMA-kontakt
- Låg mörkström, högt signal-brusförhållande.
- Liten formfaktor.
Produktbeskrivning*
High-Speed Balanced Photodetector (HPPD-Ku) är en optoelektronisk precisionsenhet skräddarsydd för digitala och analoga applikationer. Denna modul integrerar en InGaAs PIN-fotodiod med ett spektralt svarsområde från 1250 till 1650 nanometer, inklusive den nödvändiga matchande elektroniken för att säkerställa signalintegritet och prestanda.
LK-HPPD-Ku kan leverera en bandbredd på 18 gigahertz, vilket gör den lämplig för höghastighetsdataöverföringsapplikationer. Den arbetar på en +5-volts strömförsörjning, anpassad till standardeffektkraven för stabilitet och effektivitet. Modulen är kompatibel med standard singelmode 9/125 mikrometer optiska fibrer, vilket säkerställer sömlös integration med befintlig fiberinfrastruktur. Radiofrekvensutgången (RF) är utrustad med en SMA-kompatibel kontakt, som är impedansmatchad till 50 ohm, vilket underlättar optimal signalöverföring och minimerar signalförlusten.
Tekniska specifikationer
| Typiskt och absolut högsta betyg | ||||
|---|---|---|---|---|
| Parameter | Sym. | Typ | Betyg | Enhet |
| Förvaringstemperatur | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperaturområde för driftlådan | TC | 25 | -40 ~ +85 | ℃ |
| Förspänning | VR | +5 | +5 ～ +9 | V |
| Optisk ingångseffekt | nål | +10 | +17 | dBm |
| Utbränd optisk kraft | PB | - | +20 | dBm |
| Blylödningstemperatur | Tp | 280 (10 s) | 330 (10 s) | ℃ |
| Elektriska/optiska egenskaper (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parameter | Sym | Testtillstånd | Parameter Värden | Enhet | |
| Våglängdsintervall | λ | - | 1000 ~ 1650 | nm | |
| Frekvensomfång | - | - | Ku - Band | - | |
| Liten signalbandbredd | f-3dB | TC = 22 ± 3 ℃ | 0.8 ~ 18 | GHz | |
| responsivitet | Re | VR , Pin =1mW | X = 1310 nm | ≥ 0.85 | A / W |
| X = 1550 nm | ≥ 0.8 | ||||
| Amplitud Planhet | A | TC =-45～+85 ℃ | ≤ ± 1.5 | dB | |
| Mättnad optisk effekt | Ps | VR , X = 1550 nm AC-modulerad |
+17 | dBm | |
| Mörk ström | Id | VR | ≤ 10 | nA | |
| Mättnad RF uteffekt | Put | - | -10 | dBm | |
| Utgångsimpedans | RL | - | 50 | Ω | |
● Typiska svarskurvor
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)

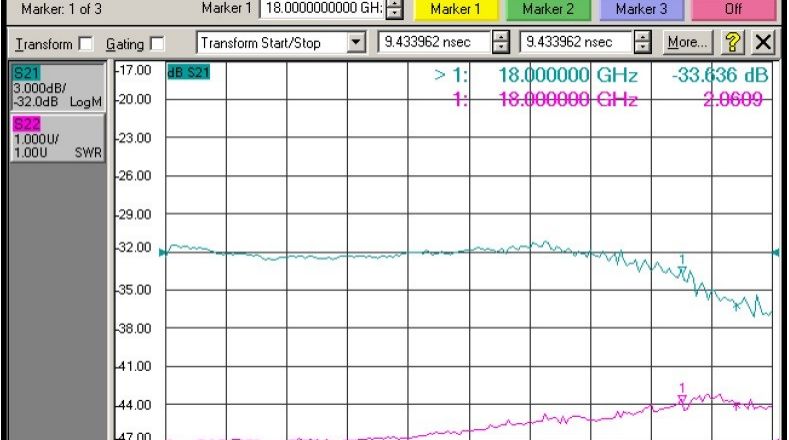

(Ku - Band Photodetector Frequency Response)

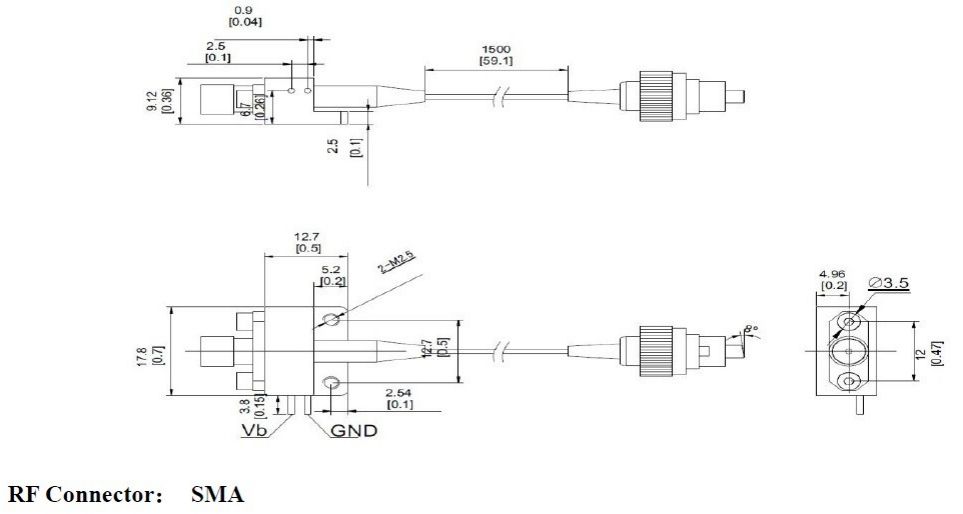

● Mått och stift ( Enhet: mm[tum] )
●orderinformation
Blad 1:
| Koda | Analog bandbredd |
| KU | 0.8 ~ 18 GHz |
Blad 2:
| Koda | Anslutningstyp | Anmärkning |
| N | Ingen kontakt | Single-mode 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Försiktighetsåtgärder
Fiberns böjningsradie inte mindre än 20 mm för att undvika fiberskada.
Se till att fiberkopplingsfacetten är ren innan du ansluter den till optokretsen.
Lämpligt ESD-skydd krävs vid lagring, transport och användning.
Alla våra standardfotodetektorer kan anpassas till moduler!
Tillämpningar
Optisk-fiberkommunikation
Radarinformationsbehandling
Elektronisk krigföring
Höghastighetssignaltest och mätning
Säkerhet och övervakning
